本文將介紹以下4個須知:
1. 硬體環境架設
2. 軟體開發套件資源及環境架設
3. 程式開發
4. 燒錄
1. 硬體環境架設
硬體清單：
1 x Nordic nRF5340-DK: PCA10095(2.0.0)

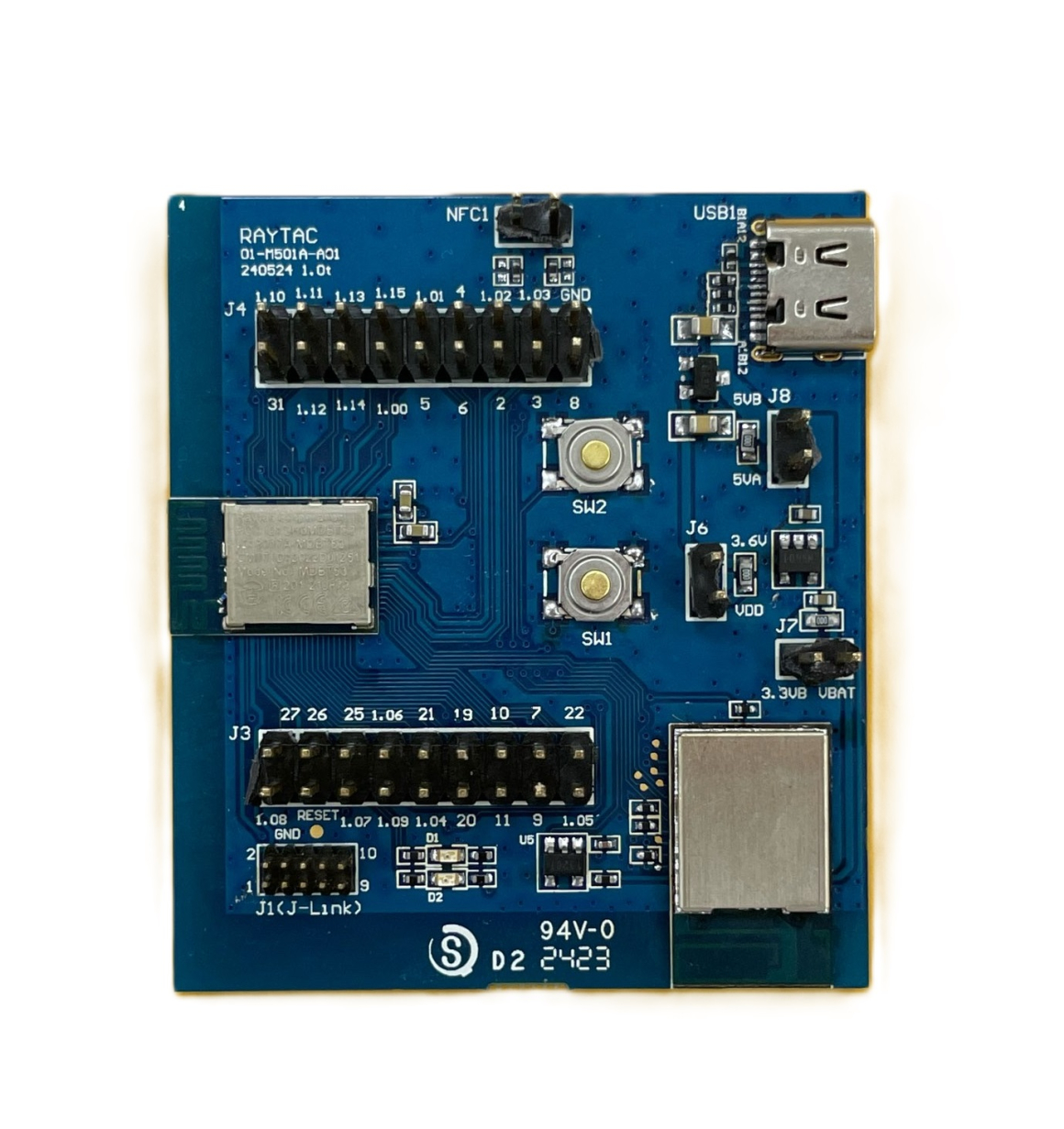

1 x AN7002Q-DB-5340 (勁達開發板)
1 x IDC 排線
1 x USB-Micro USB 連接線
1 x USB-Type C USB 連接線
*提醒: “Nordic nRF5340-DK” 和 “Raytac AN7002Q-DB-5340 開發板” 兩者須一起使用，才能進行Raytac AN7002Q-DB-5340開發板的程式開發以及燒錄

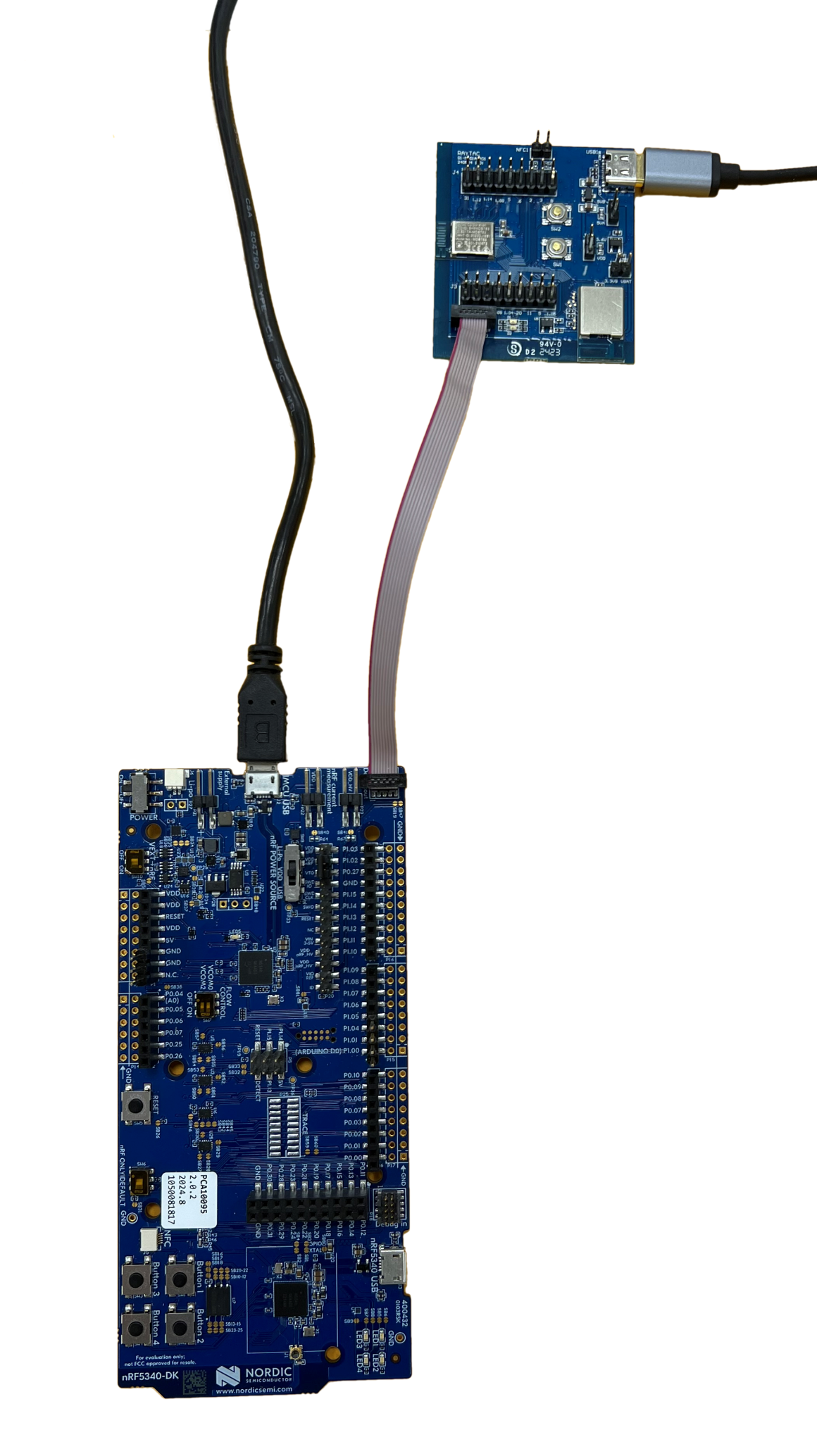

如下圖，
IDC 排線:
將 Nordic DK的 J-Link與 AN7002Q-DB-5340 接上
Micro USB 連接線:
供電 Nordic nRF5340-DK
USB-Type C USB 連接線:
供電 AN7002Q-DB-5340

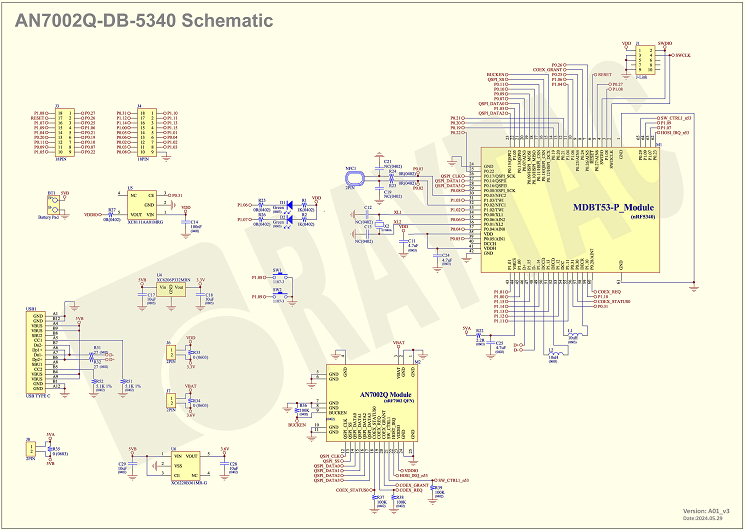

AN7002Q-DB-5340 開發板線路圖
2. 軟體開發套件資源及環境架設
nRF Connect for Desktop下載點: Download nRF Connect For Desktop (Please Click Me)
nRF Command Line Tools下載點: Download nRF Command Line Tools (Please Click Me)
(1) 下載最新的 nRF Connect for Desktop → 選擇Windows 64-bit-5.0.0 → nrfconnect-setup-5.0.0-x64.exe
(完成後會在電腦上看到以下圖示:)
(2) 下載最新的 nRF Command Line Tools → 選擇Windows X86 64 - 10.24.2 → nrf-command-line-tools-10.24.2-x64.exe
*提醒: 安裝上述兩個程式時，可能會跳出 SEGGER J-LINK 驅動程式 需要一併安裝或更新的視窗*
If you're initiating Segger J-Link driver, please check the guideline here(Click me)

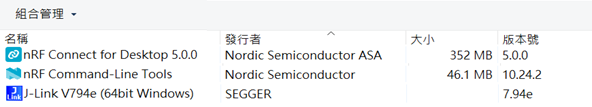

(3) 安裝完畢後，在電腦控制台的"程式和功能"內可以看到如下；
3. 程式開發
nRF Connect SDK(NCS)支援免費的VS (Visual Studio) Code IDE，開發者可在此開發環境來進行程式開發；
下面介紹如何選擇NCS SDK版本(nRF Connect SDK vx.x.x)。
Step 1.

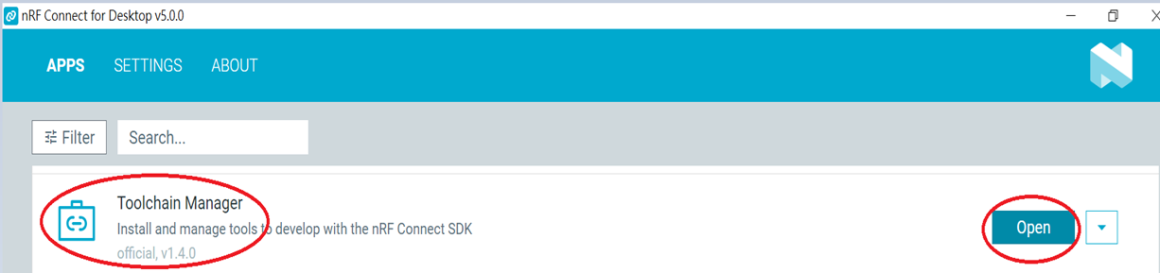

開啟“nRF Connect for Desktop” → 選擇“Toolchain Manager” → 點擊”Open”，
Step 2.

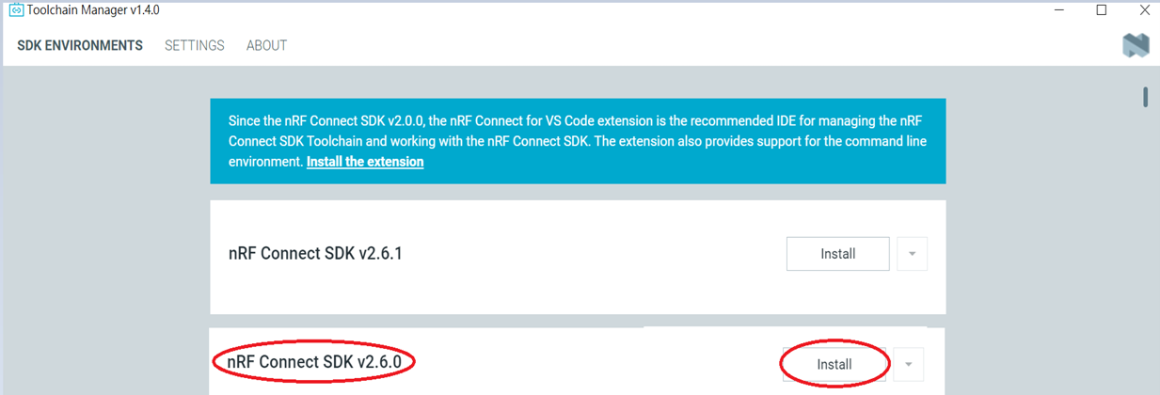

你會看到數個 nRF Connect SDK vx.x.x的版本如下圖；建議選擇並安裝NCS v2.6.0(含)以後的版本。
(在此範例，我們選擇NCS v2.6.0。)
Step3.

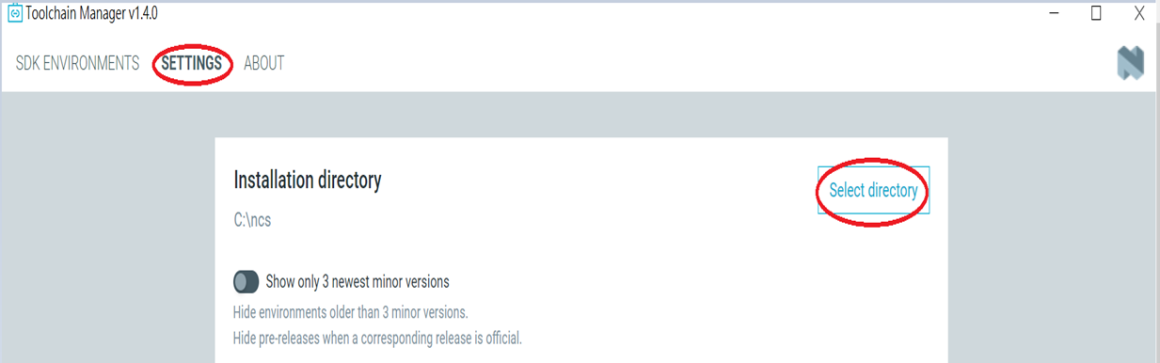

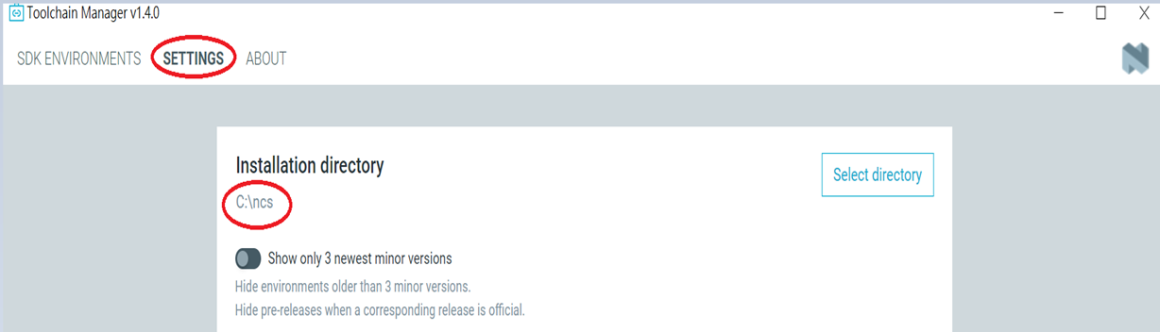

在安裝NCS v2.6.0版本之前, 先確認程式想要安裝在哪一個路徑下。目前是設定在 C:\ncs，如下：

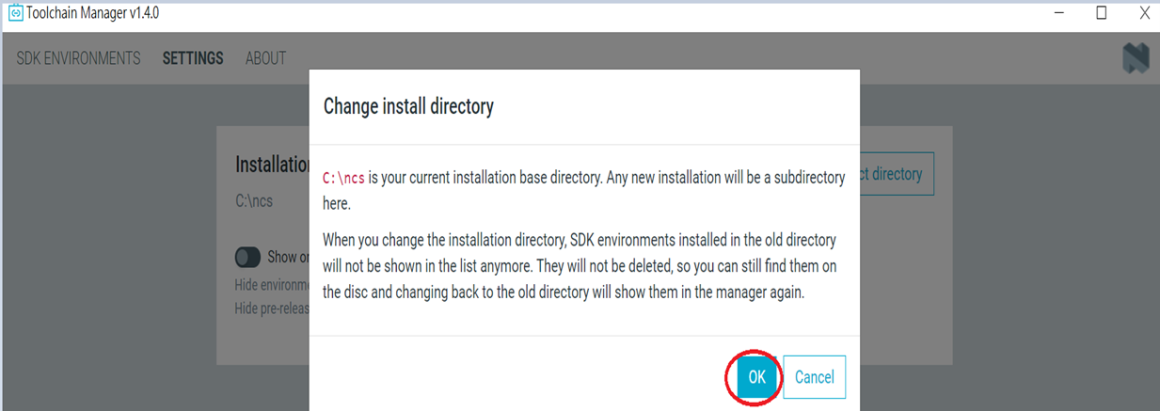

若想要變更安裝路徑 → 點選”Select directory” → 再點OK去做變更，
Step4.

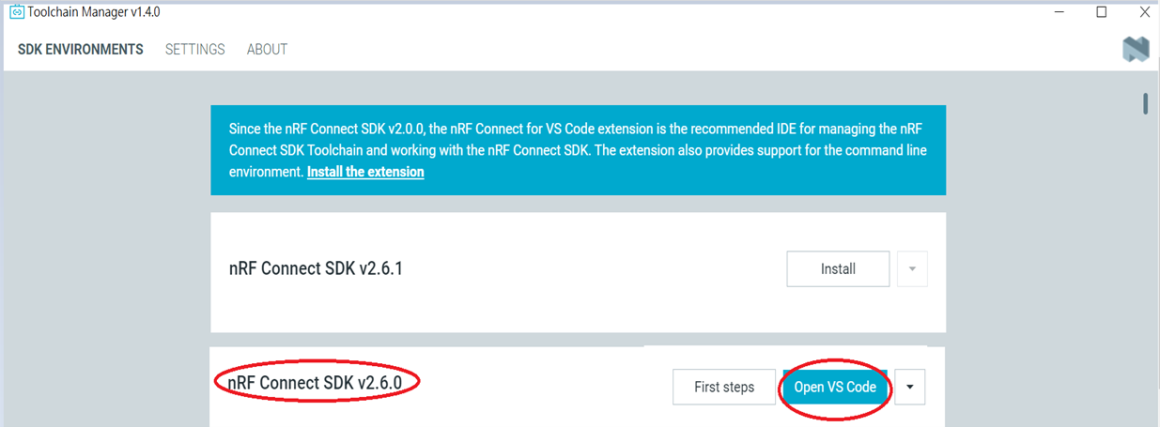

nRFConnect SDK v2.6.0 安裝完成如下，點選”Open VS Code”。
Step5.

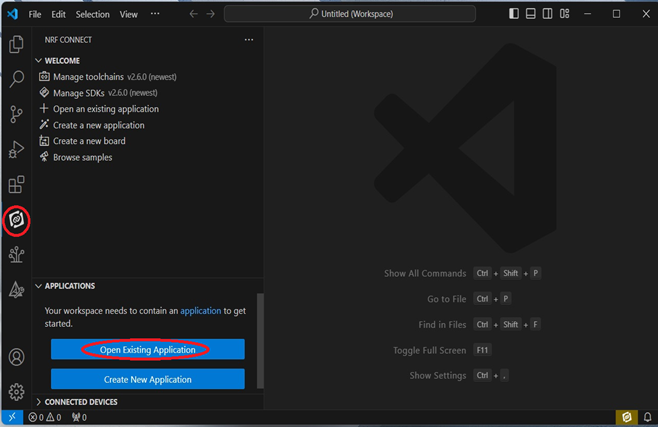

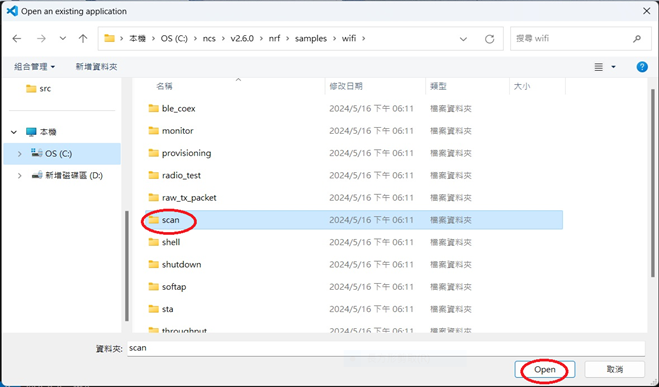

打開Wi-Fi的scan範例，
Step6.

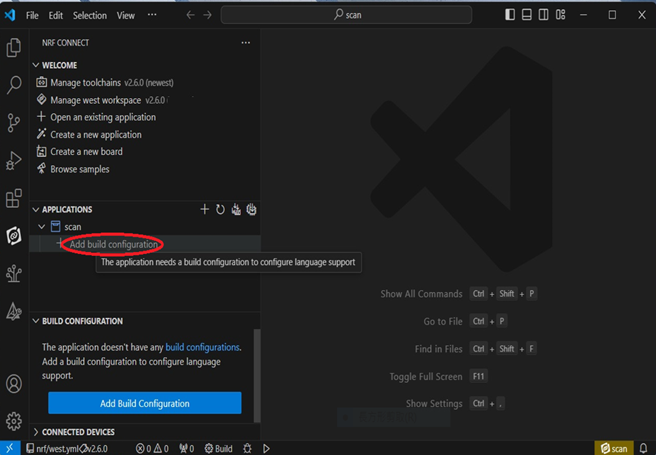

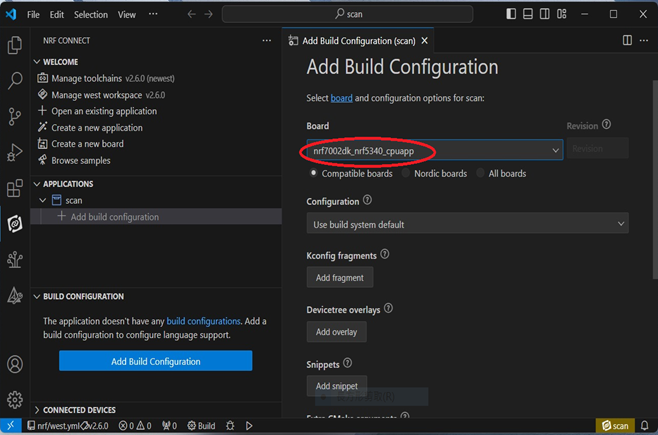

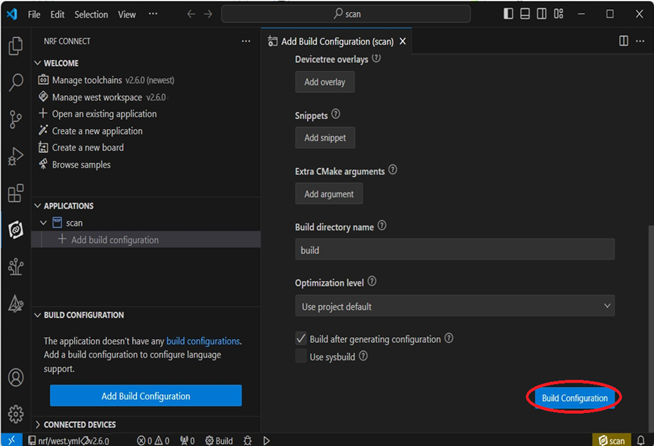

在編譯配置內選擇開發板並進行編譯(Build configuration)，
選擇開發板名稱: nrf7002dk_nrf5340_cpuapp作編譯/開發。
Step7.

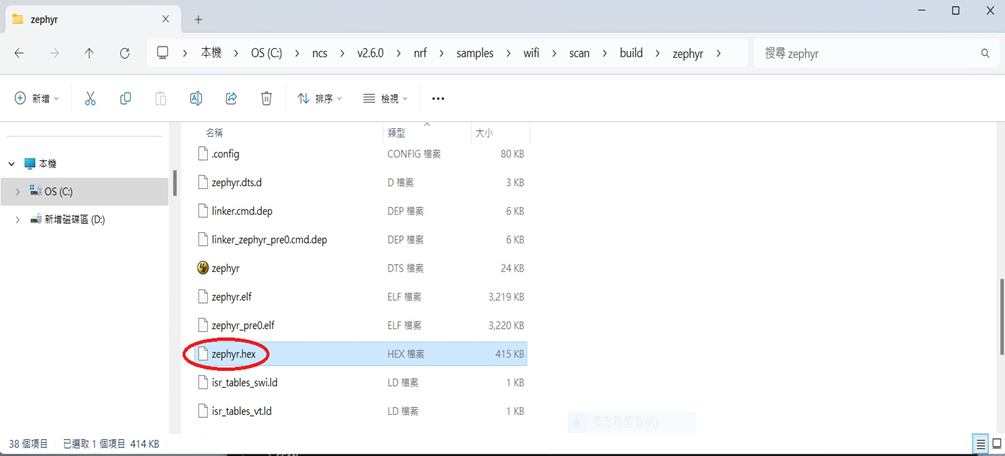

編譯完成後，會產生.hex燒錄檔。
Step8.
在ACTIONS底下有編譯(Build)/除錯(Debug)/燒錄(Flash)可提供開發者做選擇；

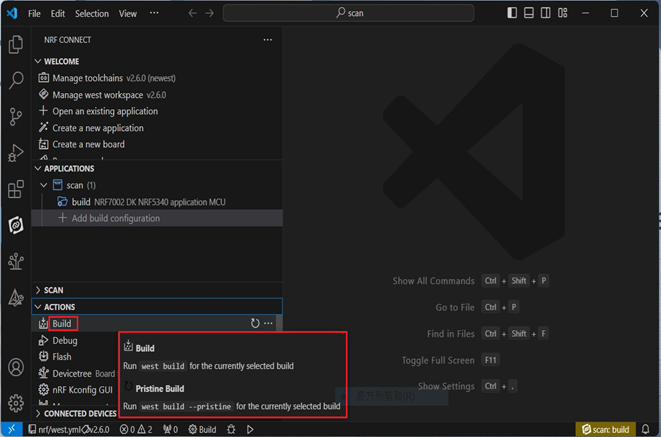

1. Build(編譯):

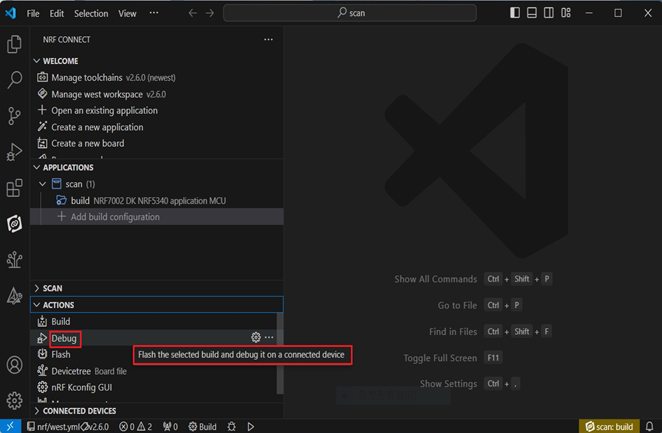

2. Debug(除錯):

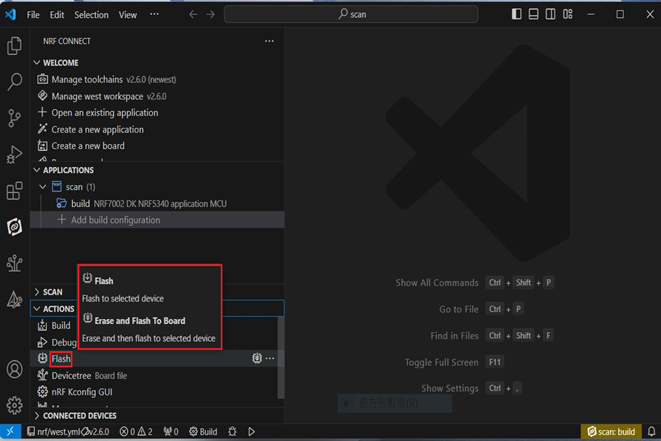

3. Flash(燒錄):
4. 燒錄
nRF Connect SDK(NCS)支援燒錄, 開發者可在此使用”Programmer”來進行.hex檔燒錄。
下面介紹燒錄步驟:
Step1.

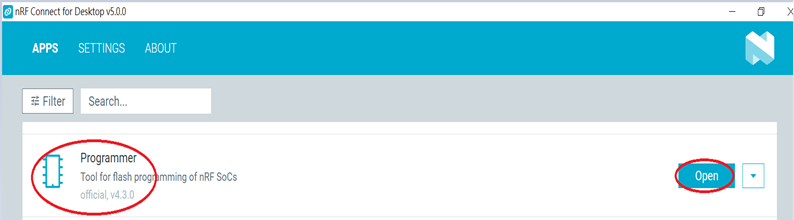

開啟“nRF Connect for Desktop” → 選擇“Programmer” → 點選”Open”。

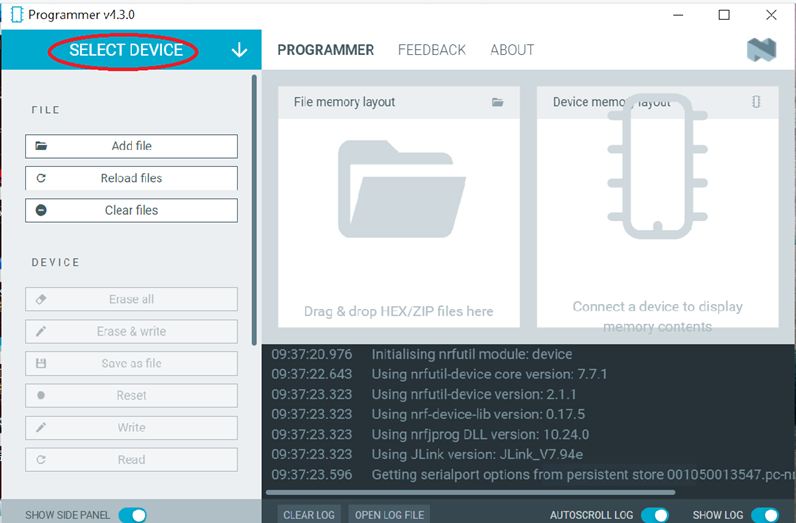

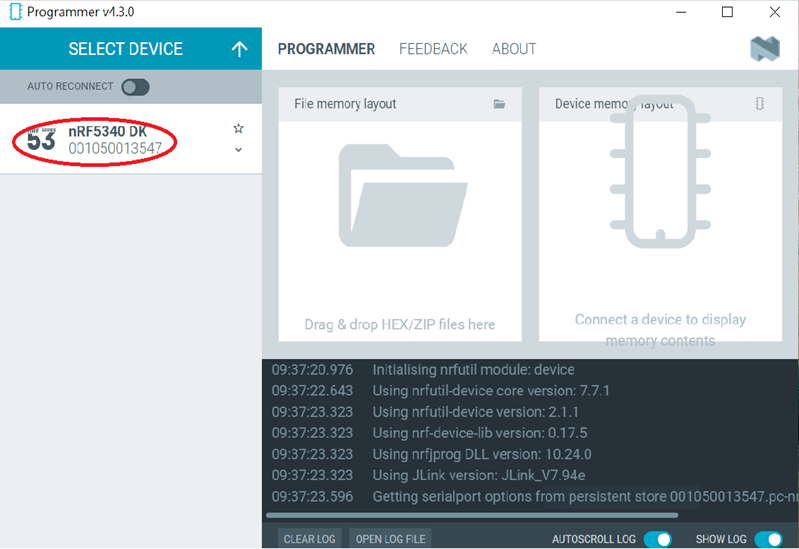

點選”Select Device”；
因為AN7002 Wi-Fi IC並無MCU，故只能燒錄到MDBT53(nRF5340)的藍芽IC上;

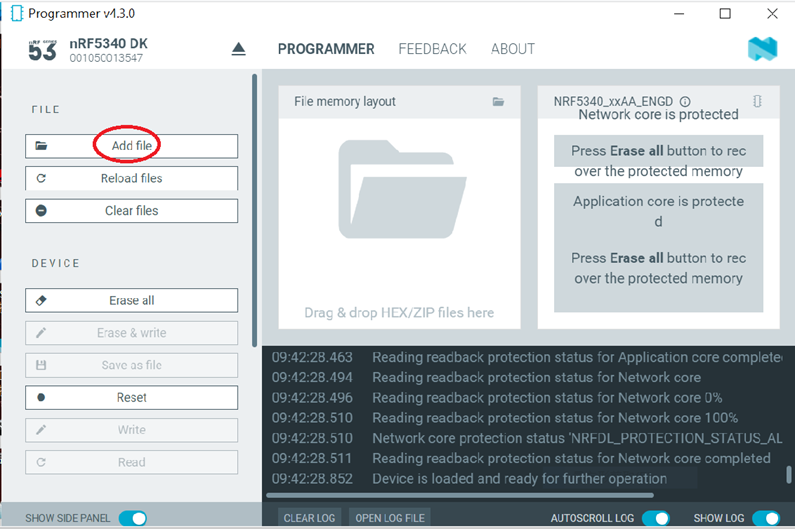

點選”Add file” 以加入欲燒錄的.hex檔。
Step2.

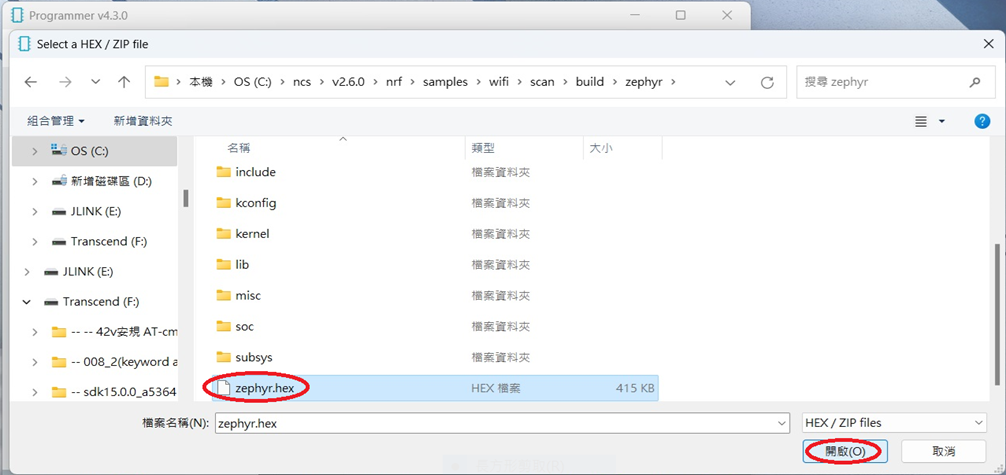

選擇要燒錄的.hex檔

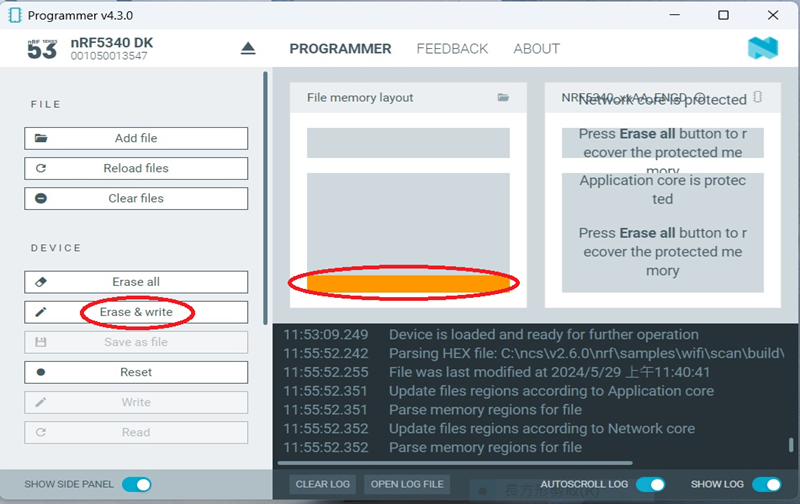

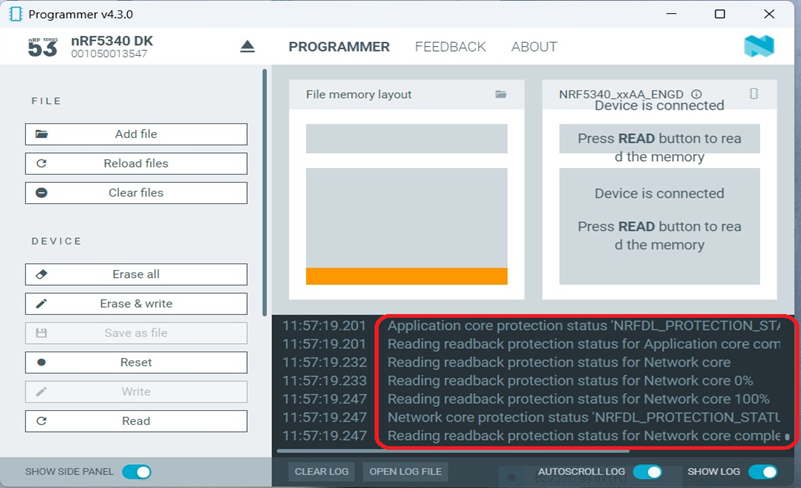

.hex檔會被燒錄進下圖(記憶體)的橘色部分。
在燒錄的過程中，紅圈部分會顯示斜線。
Step3.

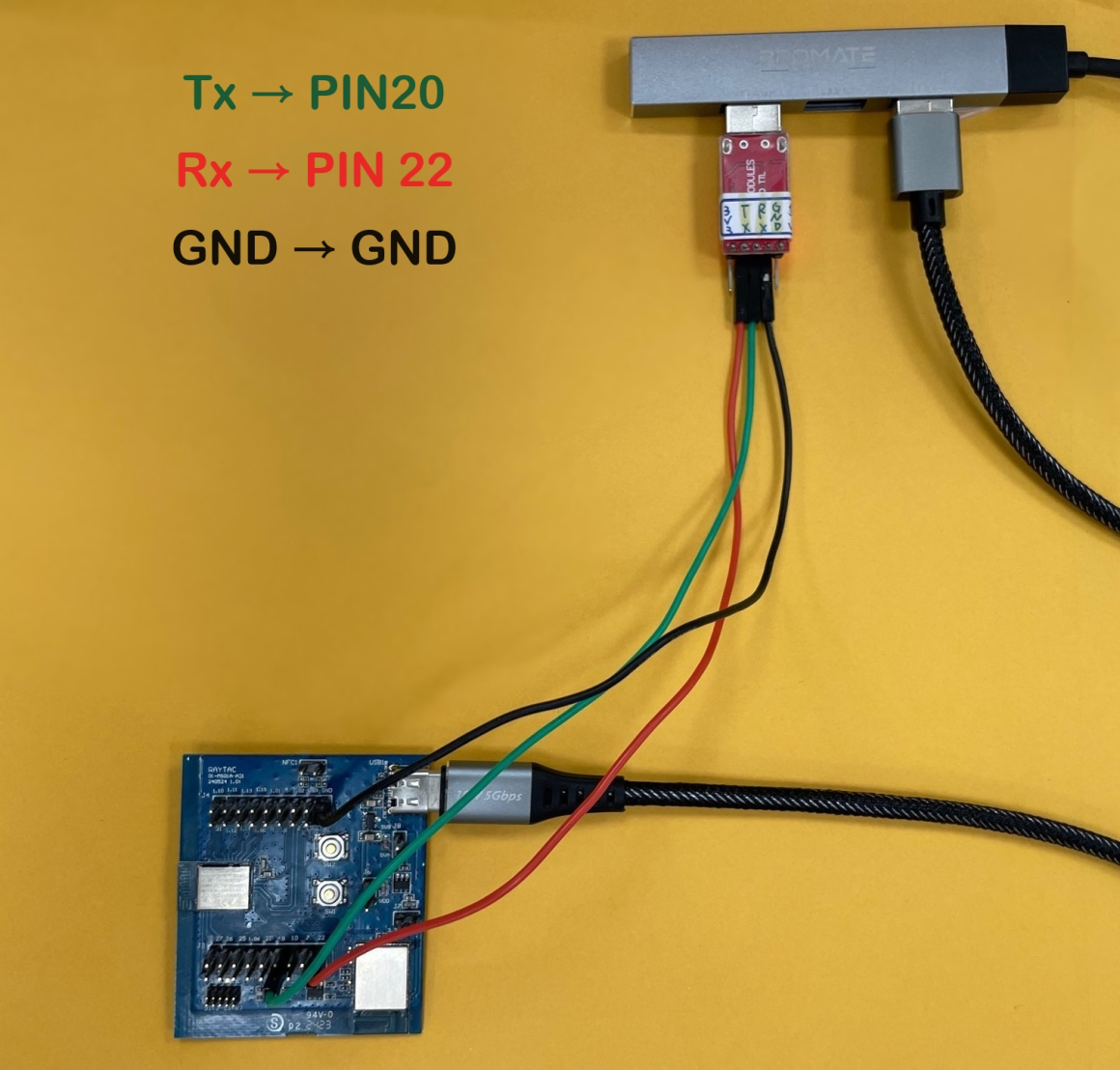

燒錄完成後，將Raytac AN7002Q-DB-5340開發板上的p0.20(TX)/p0.22(RX)/GND 接到PuTTY。
將Tx(綠線)接到 PIN20；
將Rx(紅線)接到 PIN22；
將GND(黑線)接到 GND。

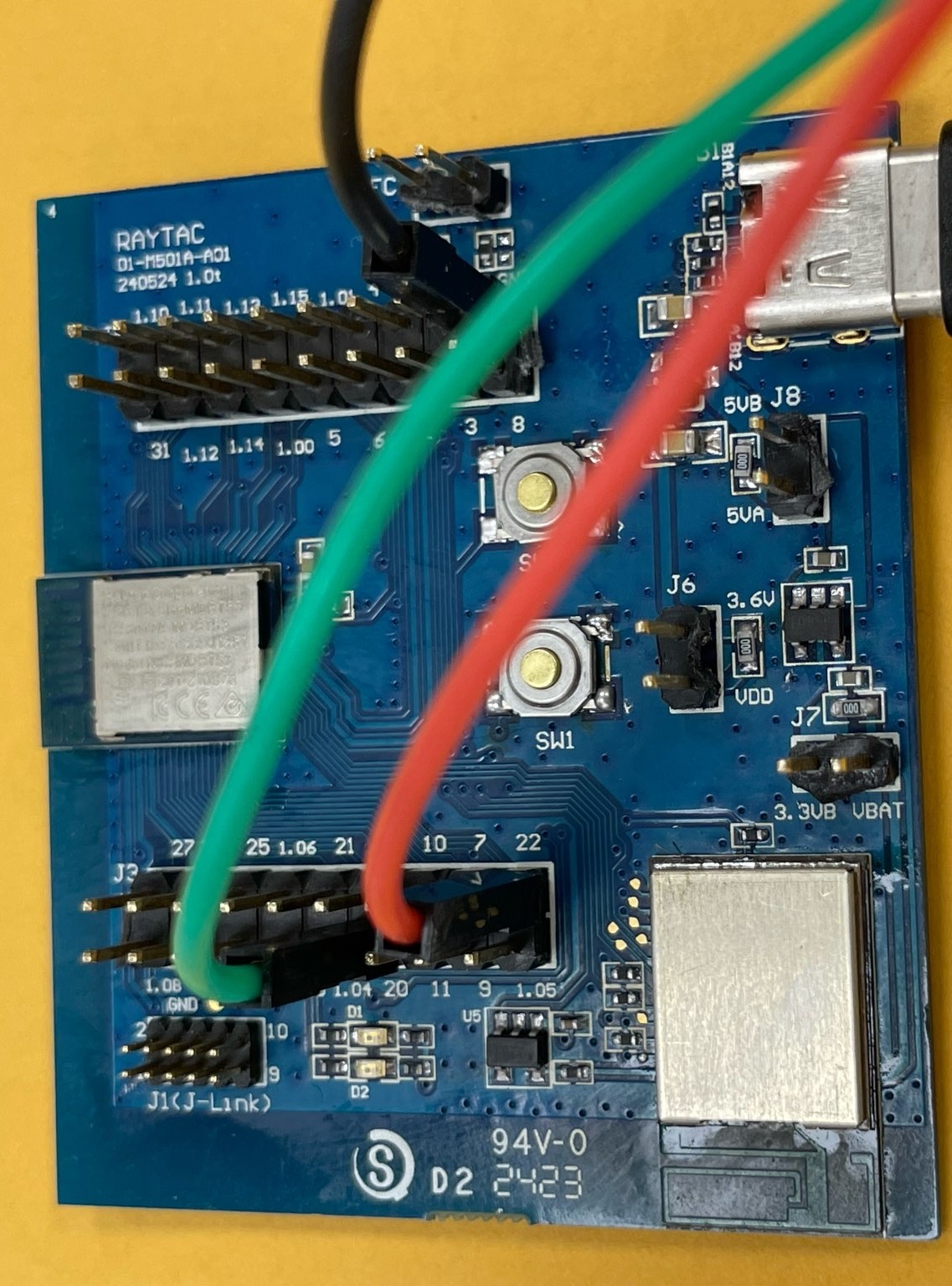

下圖提供AN7002Q-DB-5340的近照，請留意三個PIN腳位。
當介面的LOG出現”complete”的字樣時，代表燒錄已經完成。

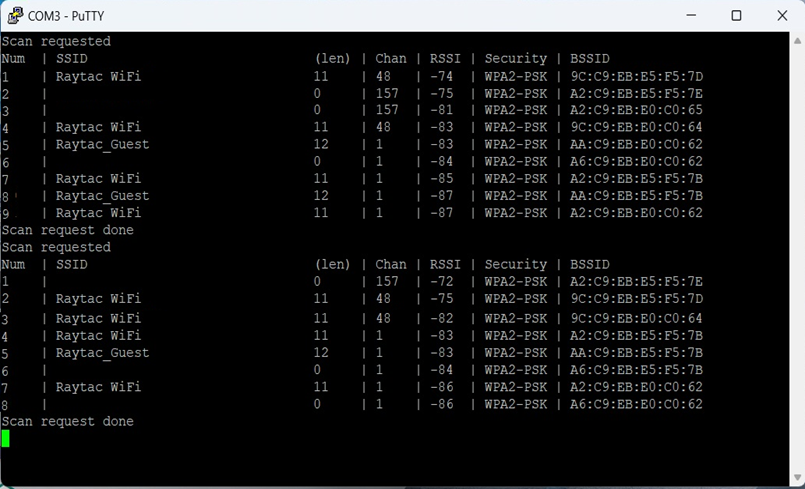

用PuTTY來確認連接是否成功。
Useful references:
nRF Connect SDK Documentation
Nordic DevZone
Wi-Fi Samples
*2024-Aug-12 更新:*
在跑Scan code / Station code / Shell code之前，
請先確保 MAC address 已燒入AN7002Q Wi-Fi 模組(模塊)；
點此連結了解如何將MAC address燒入AN7002Q模組。
Edited by Sales Manager: Ms. Vicky Huang
Technical guidance provided by R&D Manager: Mr. MW Lee
Hardware environment provided by Hardware Engineer: Mr. Kyle Wang
